125A 單相雙電源切換開關
GS-STS系列靜態切換開關為電源二選一自動切換裝置，是實現兩個獨立電源間的快速切換的無觸點電子式開關裝置，為數字設備、控制設備或其它對電源供電連續性要求極高的用電設備提供 100%“高可靠利用率”供電保障，當一路電源超限或斷電后，迅速地切換至另一路電源,保證設備運行及數據安全。它是實現所謂“分布式供電”方案的有利工具，可以大大提高供電系統的可靠性。
-
0.000.00
-
GS-STS系列靜態切換開關為電源二選一自動切換裝置，是實現兩個獨立電源間的快速切換的無觸點電子式開關裝置，為數字設備、控制設備或其它對電源供電連續性要求極高的用電設備提供 100%“高可靠利用率”供電保障，當一路電源超限或斷電后，迅速地切換至另一路電源,保證設備運行及數據安全。它是實現所謂“分布式供電”方案的有利工具，可以大大提高供電系統的可靠性。
【產品簡介】
STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。

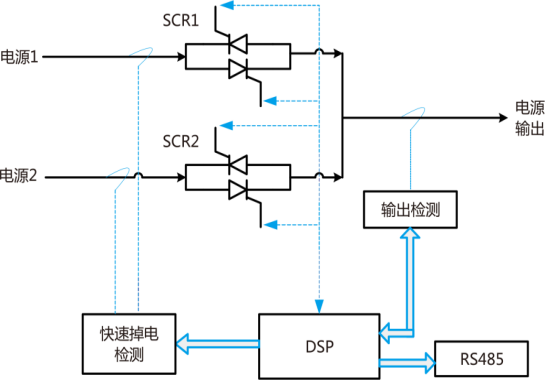

STS靜態轉換開關采用繼電器或可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。
● 主切換器件為繼電器或進口可控硅模組（SCR），實現毫秒級高速切換。
● 典型切換時間≦4ms（毫秒）。
● 電源輸入S1、電源輸入S2均正常時，STS由電源S1帶載。S2路可控硅模組處于待機狀態。
● 電源S1異常時，STS自動切換至電源S2帶載。
技術參數：
型號： | GS-163S | GS-1100S | GS-1125S | GS-163DS | GS-1100DS | GS-1125DS | |
額定電流： | 63A | 100A | 125A | 63A | 100A | 125A | |
輸入電壓： | 單相220V ±10% | ||||||
輸出電壓： | 單相220V ±10% | ||||||
工作頻率： | 50Hz/60Hz | ||||||
斷電切換時間： | ＜4ms | ||||||
切換方式： | 自動/手動 先斷后合 | ||||||

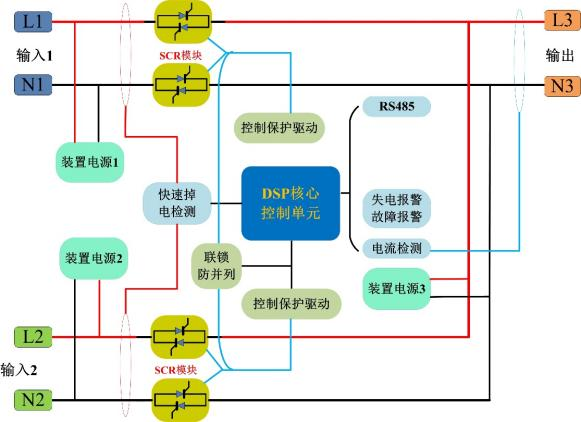

切換要求： | 單切（切火線共零線） 同步可斷電切換， 應用在同源輸入電源 | 雙切（火線零線分別切換） 同步/非同步均可斷電切換，應用在同源/不同源輸入電源 | |||||
切換實現： | 可控硅器件 | ||||||
輸入方式： | 大電流接線端子 | ||||||
輸出方式： | 大電流接線端子 | ||||||
負載峰值因數： | 3：1 | ||||||
效率： | ≧98% | ||||||
冷卻方式： | 風冷 | ||||||
最高溫升： | ＜60 0C; | ||||||
允許工作溫度： | 0-40 0C | ||||||
安裝高度： | <1500 米海拔高度 | ||||||
尺寸(機架式)： | （深X寬X高）343X490x88mm(2U) | ||||||
重量： | 7.5KG | 8.0Kg | |||||
